一、產品介紹

產品描述：

JCY-PT100溫壓流一體化檢測儀擁有高精度微差壓/靜壓傳感器，同時配備反吹單元，是專門針對煙氣排放連續檢測的高粉塵、高溫、高濕環境而開發的一體化溫度、壓 力、流速檢測儀，符合國家相關標準的要求，可以用于煙氣排放檢測系統(CEMS)進行煙氣溫度、壓力、流速及流量的實時連續測量。其測量原理是：一次取壓元件采用傳統的皮托管測量方式，在正確安裝后，皮托管的全壓、背壓取壓管將檢測到的動壓與靜壓分別傳遞到差壓變送器，差壓變送器將動壓與靜壓之差轉換為4～20mA開方比例電流傳送給配電箱數據采集模塊，CEMS機柜內的計算機進行數據處理。

產品組成：

溫壓流一體化測量裝置的結構主要包括微差壓變送器、靜壓傳感器、熱電阻（或熱電偶）、皮托管、反吹電磁閥、溫度壓力補償等。
安裝示意：
JCY-PT100差壓變送器測量壓差時需要測量全壓和靜壓兩個壓力，因此皮托管在安裝時就要注意皮托管的方向問題，要在安裝時保證兩個取壓端口與煙氣流動方向保持一致，即全壓測量端需要對準煙氣到來的方向，而靜壓測量端要對準煙氣離開的方向。

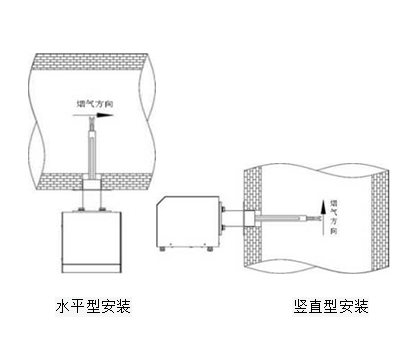

安裝時分為豎直型安裝方式和水平型安裝方式，如圖所示：

二、產品參數

1、測量范圍： 0~40 m/s;0~15.5 m/s（可選）
2、測量精度   ±5%F.S.
3、校驗頻率： 12 個月
4、響應時間： <1s
5、輸出信號： 4~20mA 開方比例電流
6、差壓變送器過壓極限： 1.0MPa
7、皮托管材質： 316、316L不銹鋼
8、供電電源： 220VAC，50Hz
9、皮托管插入長度： 500~1700mm （可選）
10、壓力變送器量程： -5~5kPa （可定制）
11、溫度變送器量程： 0~300℃（可定制）
12、介質溫度范圍： -40℃~500℃
13、環境溫度范圍： -40℃~85℃
14、貯存溫度： 0~50℃
15、貯存濕度： 0~85%RH

三、產品特點

JCY-PT100皮托管內外表面均做了特殊處理，可有效避免煙氣腐蝕并減少粉塵粘附。反吹電磁閥主要用于臟污氣體（如鍋爐排放的煙氣）測量時的系統反吹：當探頭檢測孔粘附 ﹑積淀灰塵污物時，電磁閥定時或按預定程序開啟，將壓縮空氣同時接入兩個取壓管進行吹除作業，正常測量時電磁閥則處于關斷狀態,另外儀器還具有以下特點：

1、實時測量煙氣的溫度、壓力、流速，并通過3路4~20mA模擬信號輸出
2、可適應高粉塵、高溫、高濕等極端條件
3、測量精度高、可靠性好、可長期連續工作
4、配備自動反吹單元，可定時清理皮托管的動壓和靜壓端內顆粒物
5、結構緊湊，安裝接線方便，維護量低
