結構特征:
JCF-1000 直讀式粉塵濃度測量儀由液晶顯示屏、采樣連接頭（包括環境呼塵采樣）、采樣管、檢測裝置、氣泵組件、單片機控制電路等組成。

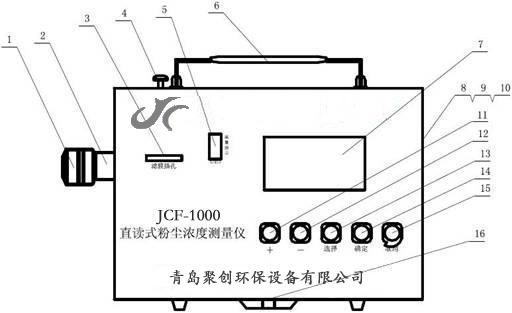

圖 1 JCF-1000 直讀式粉塵濃度測量外型圖
1、采樣連接頭 2、采樣頭連接座 3、濾膜插孔 4、濾膜夾固定旋鈕
5、流量計 6、提手組合件 7、液晶顯示屏 8、船型開關
9、充電插座 10、打印機接口 11、 “+”鍵 12、“－”鍵
13、“選擇”鍵 14、“確定”鍵 15、“取消”鍵 16、支架固定螺母
工作原理:
將采樣管連接到儀器連接頭，插入待測環境中，設定好需要采樣的時間，將放好濾膜的濾膜夾插入檢測裝置內，由裝置內的檢測系統對空白濾膜進行測量，得到第一個光電壓值后，啟動儀器開始進行采樣，采樣時間到后，檢測裝置對采有粉塵的濾膜進行第二次測量，得到第二個光電壓值，*后由單片機進行數據處理并計算出粉塵濃度顯示在屏幕上，并自動將數據存儲下來。
